Приложения к теме IV

Приложение к теме IV

ЧЕРТЁЖ МНОГОГРАННИКОВ И ПОВЕРХНОСТЕЙ ВРАЩЕНИЯ

ЗАДАНИЯ IV, IV A, IV B

ЧЕРТЁЖ УСЕЧЁННОЙ ПОЛОЙ ПРИЗМЫ

Приложение к теме IV

ЧЕРТЁЖ МНОГОГРАННИКОВ И ПОВЕРХНОСТЕЙ ВРАЩЕНИЯ

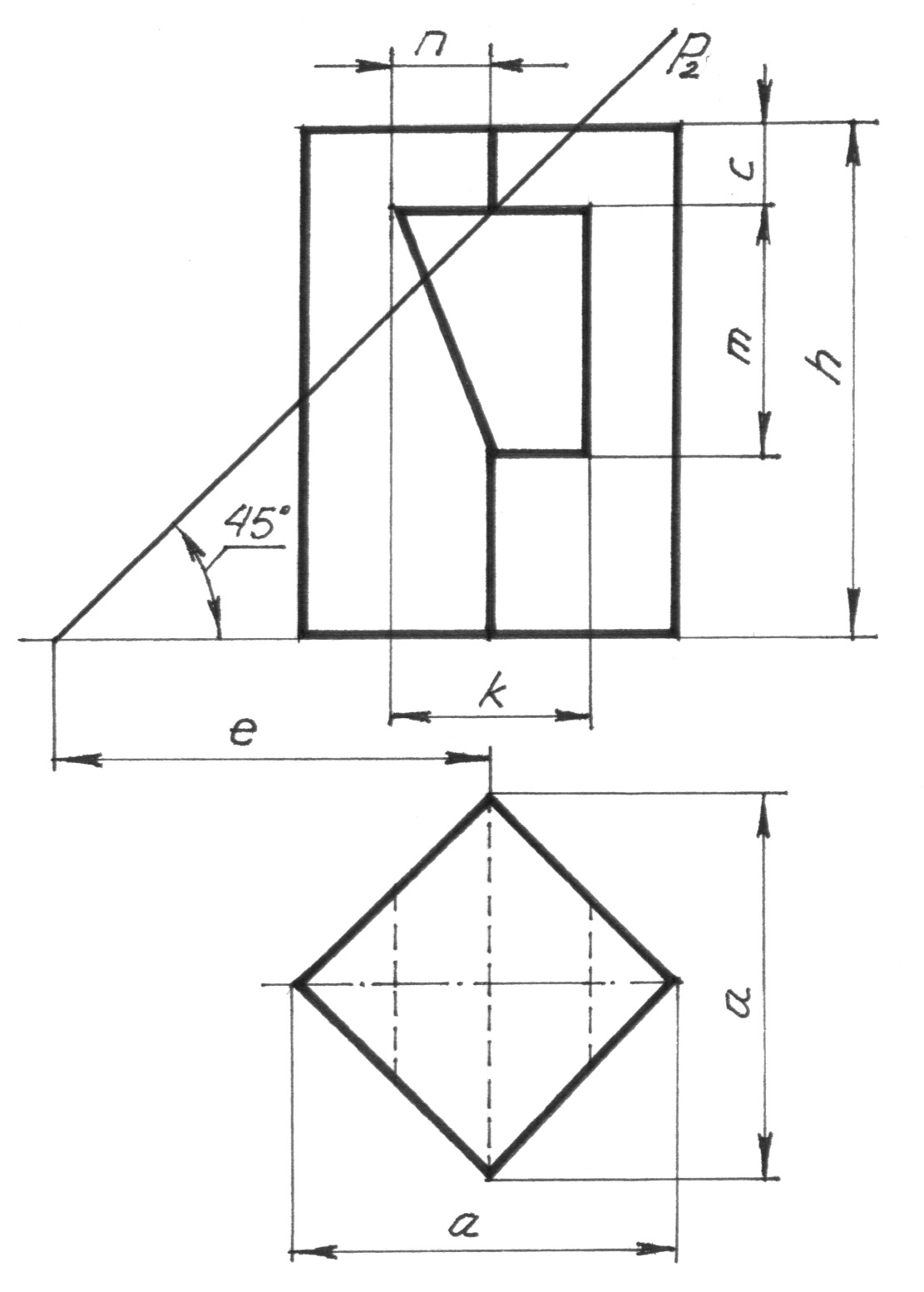

ЗАДАНИЕ IV

По заданным размерам выполнить чертёж трёх проекций усечённой полой призмы.

№ варианта	a	h	c	m	n	k	e
1	50	62	12	30	15	30	40
2	48	70	13	35	16	25	33
3	52	65	10	32	20	35	43
4	52	60	12	28	14	32	42
5	46	72	10	34	17	24	32
6	54	64	10	30	20	35	44
7	50	58	10	28	16	28	38
8	48	70	12	36	15	26	31
9	52	66	12	30	20	20	42
10	50	60	10	30	15	32	40
11	46	72	13	34	14	24	34
12	54	65	10	32	20	36	45
13	50	58	12	32	14	30	42
14	48	70	10	35	17	23	32
15	52	64	18	36	20	30	26

Приложение к теме IV

ЧЕРТЁЖ МНОГОГРАННИКОВ И ПОВЕРХНОСТЕЙ ВРАЩЕНИЯ

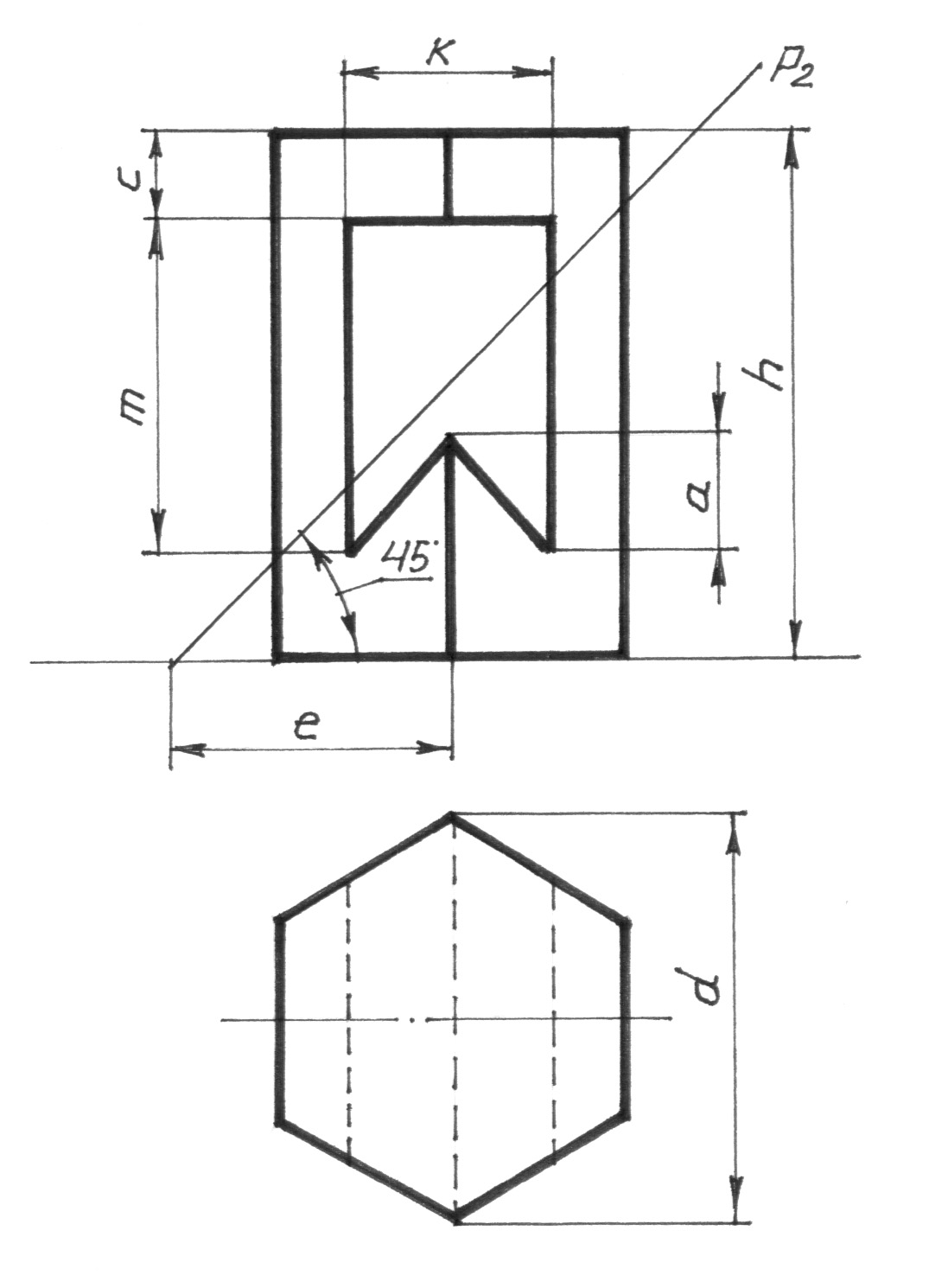

ЗАДАНИЕ IV A

По заданным размерам выполнить чертёж трёх проекций усечённой полой призмы.

№ варианта	d	h	m	c	a	k	e
1	60	65	40	15	15	28	35
2	60	70	36	20	20	26	45
3	64	72	36	20	27	40	54
4	58	66	38	14	13	26	36
5	62	72	37	21	22	28	44
6	62	74	38	19	25	42	58
7	62	64	42	15	14	28	34
8	62	68	35	19	20	26	45
9	66	74	35	21	27	38	59
10	60	65	40	15	15	26	36
11	60	70	34	22	23	28	44
12	64	72	38	20	25	40	57
13	58	66	38	16	15	28	35
14	62	72	35	20	20	26	45
15	66	74	36	20	27	40	56

Приложение к теме IV

ЧЕРТЁЖ МНОГОГРАННИКОВ И ПОВЕРХНОСТЕЙ ВРАЩЕНИЯ

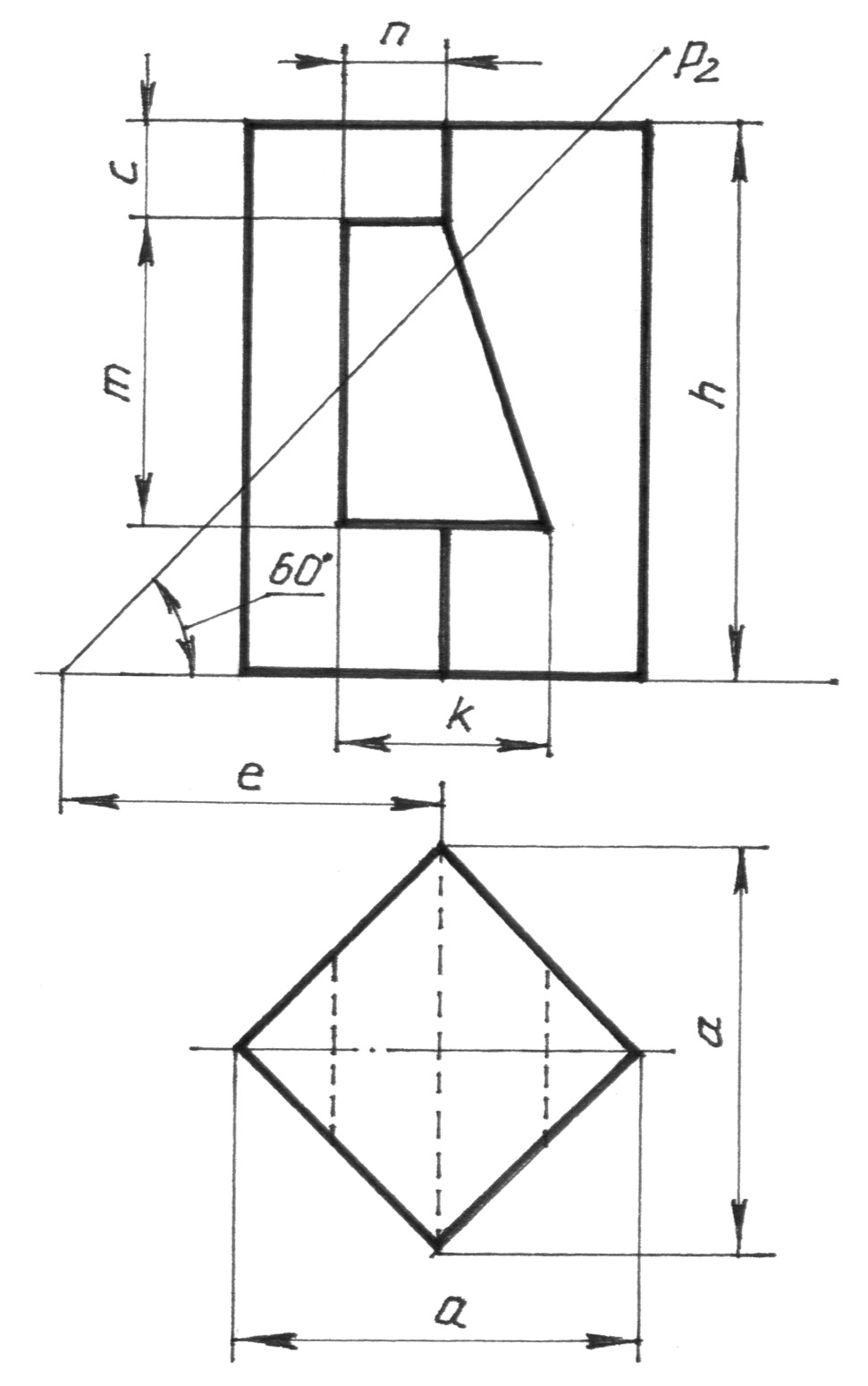

ЗАДАНИЕ IV B

По заданным размерам выполнить чертёж трёх проекций усечённой полой призмы.

№ варианта	a	h	m	c	n	k	e
1	50	60	42	8	10	30	25
2	54	65	33	17	15	35	33
3	48	70	44	9	12	32	32
4	52	60	43	10	12	28	26
5	54	66	32	16	14	37	34
6	50	72	45	10	13	35	33
7	50	60	44	8	10	24	25
8	52	64	34	18	15	34	33
9	48	70	43	9	12	32	31
10	52	60	43	10	22	42	40
11	50	65	32	17	14	35	34
12	50	72	44	10	13	34	34
13	50	62	42	8	20	43	40
14	54	66	34	18	15	37	32
15	48	70	45	9	11	32	32

Приложение к теме IV

ЧЕРТЁЖ МНОГОГРАННИКОВ И ПОВЕРХНОСТЕЙ ВРАЩЕНИЯ

ЗАДАНИЯ IV C, IV D, IV E

ЧЕРТЁЖ УСЕЧЁННОЙ ПОЛОЙ ПИРАМИДЫ

Приложение к теме IV

ЧЕРТЁЖ МНОГОГРАННИКОВ И ПОВЕРХНОСТЕЙ ВРАЩЕНИЯ

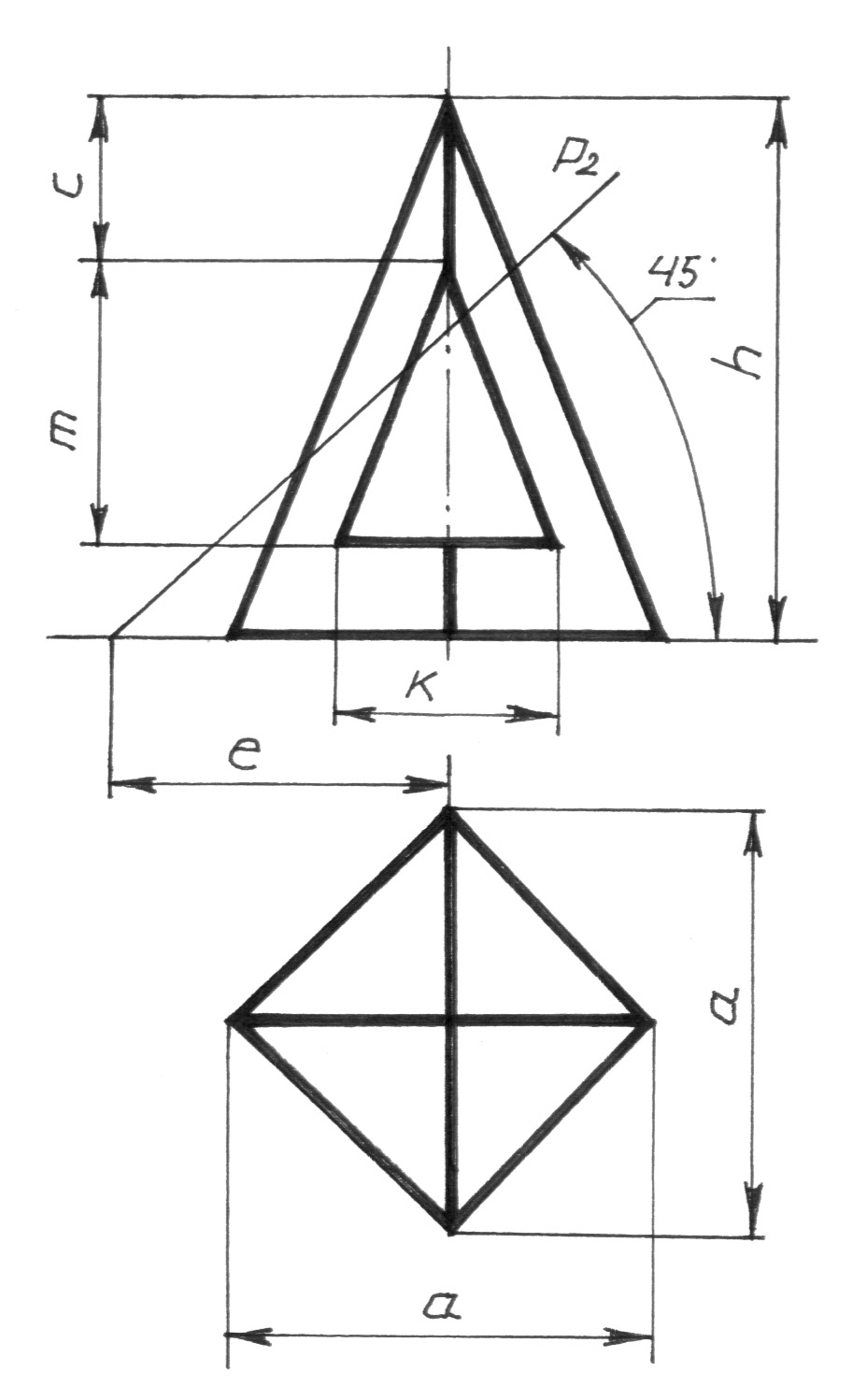

ЗАДАНИЕ IV C

По заданным размерам выполнить чертёж трёх проекций усечённой полой пирамиды.

№ варианта	h	a	m	k	c	e
1	70	64	40	30	10	40
2	65	60	45	22	12	35
3	55	70	35	40	8	35
4	72	56	36	38	22	40
5	70	62	38	28	12	40
6	64	60	44	20	14	34
7	54	70	35	38	10	35
8	70	56	36	40	22	30
9	72	64	40	30	10	40
10	65	62	45	22	12	36
11	55	70	36	40	8	35
12	70	56	35	38	22	30
13	68	62	38	30	12	40
14	64	60	44	20	14	35
15	54	72	34	30	10	36

Приложение к теме IV

ЧЕРТЁЖ МНОГОГРАННИКОВ И ПОВЕРХНОСТЕЙ ВРАЩЕНИЯ

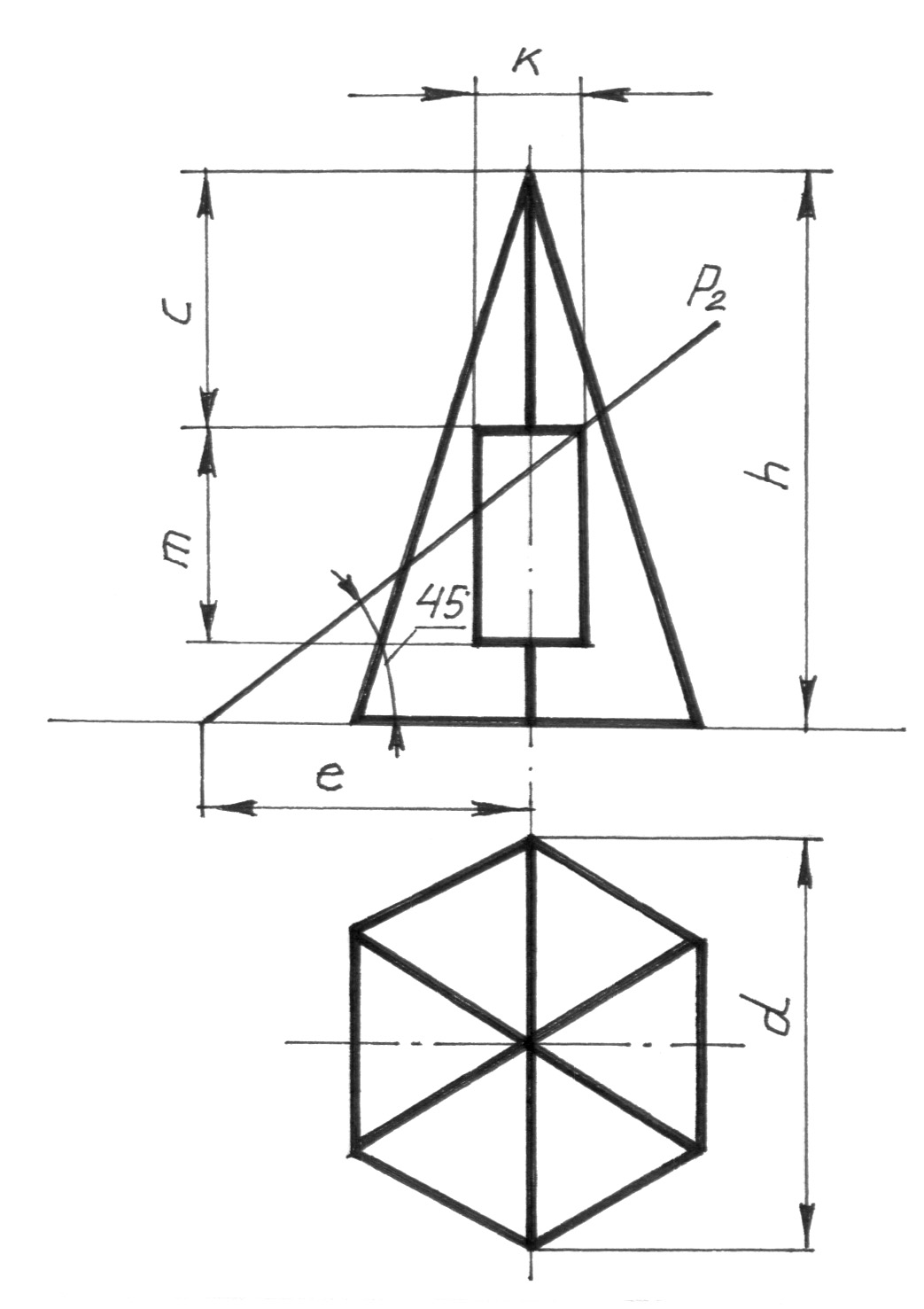

ЗАДАНИЕ IV D

По заданным размерам выполнить чертёж трёх проекций усечённой полой пирамиды.

№ варианта	d	h	m	c	k	e
1	60	55	20	25	16	30
2	54	60	24	23	14	35
3	56	70	20	37	22	30
4	66	48	18	34	28	40
5	60	55	21	24	16	30
6	56	62	24	22	14	35
7	54	70	20	36	20	30
8	68	48	22	34	28	40
9	60	55	20	25	16	30
10	54	60	24	22	14	35
11	58	70	22	35	22	40
12	66	48	20	34	28	40
13	60	55	21	24	16	30
14	54	62	24	22	14	35
15	52	70	22	36	20	30

Приложение к теме IV

ЧЕРТЁЖ МНОГОГРАННИКОВ И ПОВЕРХНОСТЕЙ ВРАЩЕНИЯ

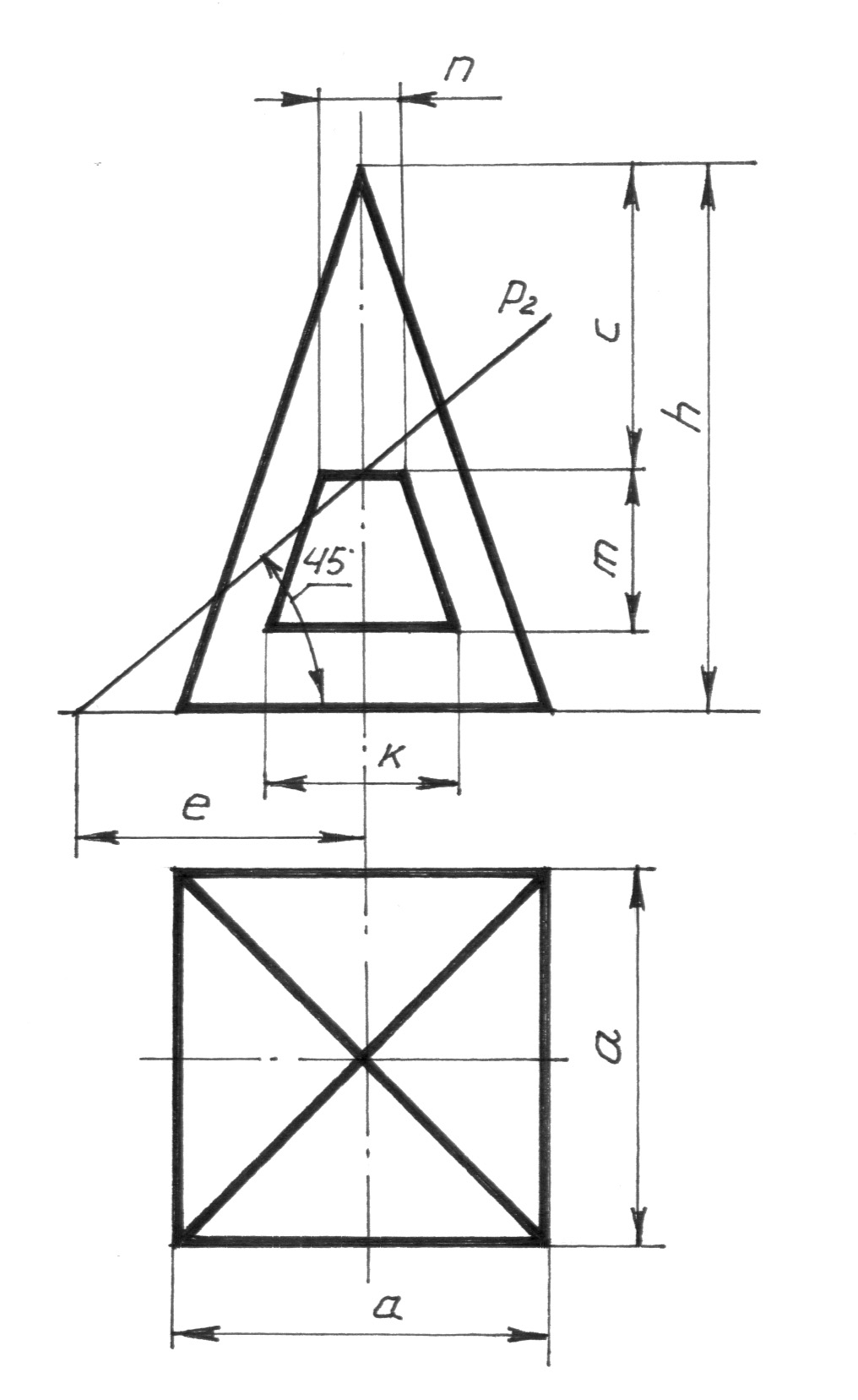

ЗАДАНИЕ IV E

По заданным размерам выполнить чертёж трёх проекций усечённой полой пирамиды.

№ варианта	a	h	m	c	n	k	e
1	60	70	25	30	14	30	40
2	50	58	34	10	0	26	35
3	54	65	30	20	6	22	36
4	62	58	25	28	10	22	35
5	60	70	25	39	14	30	40
6	50	56	35	10	0	24	35
7	54	65	30	20	6	22	38
8	62	58	25	28	10	22	35
9	60	70	25	30	14	30	40
10	50	58	34	10	0	26	35
11	54	65	30	20	6	24	34
12	62	58	25	28	10	22	36
13	60	70	25	30	12	30	40
14	52	56	35	10	0	24	35
15	54	65	30	20	6	24	34

Приложение к теме IV

ЧЕРТЁЖ МНОГОГРАННИКОВ И ПОВЕРХНОСТЕЙ ВРАЩЕНИЯ

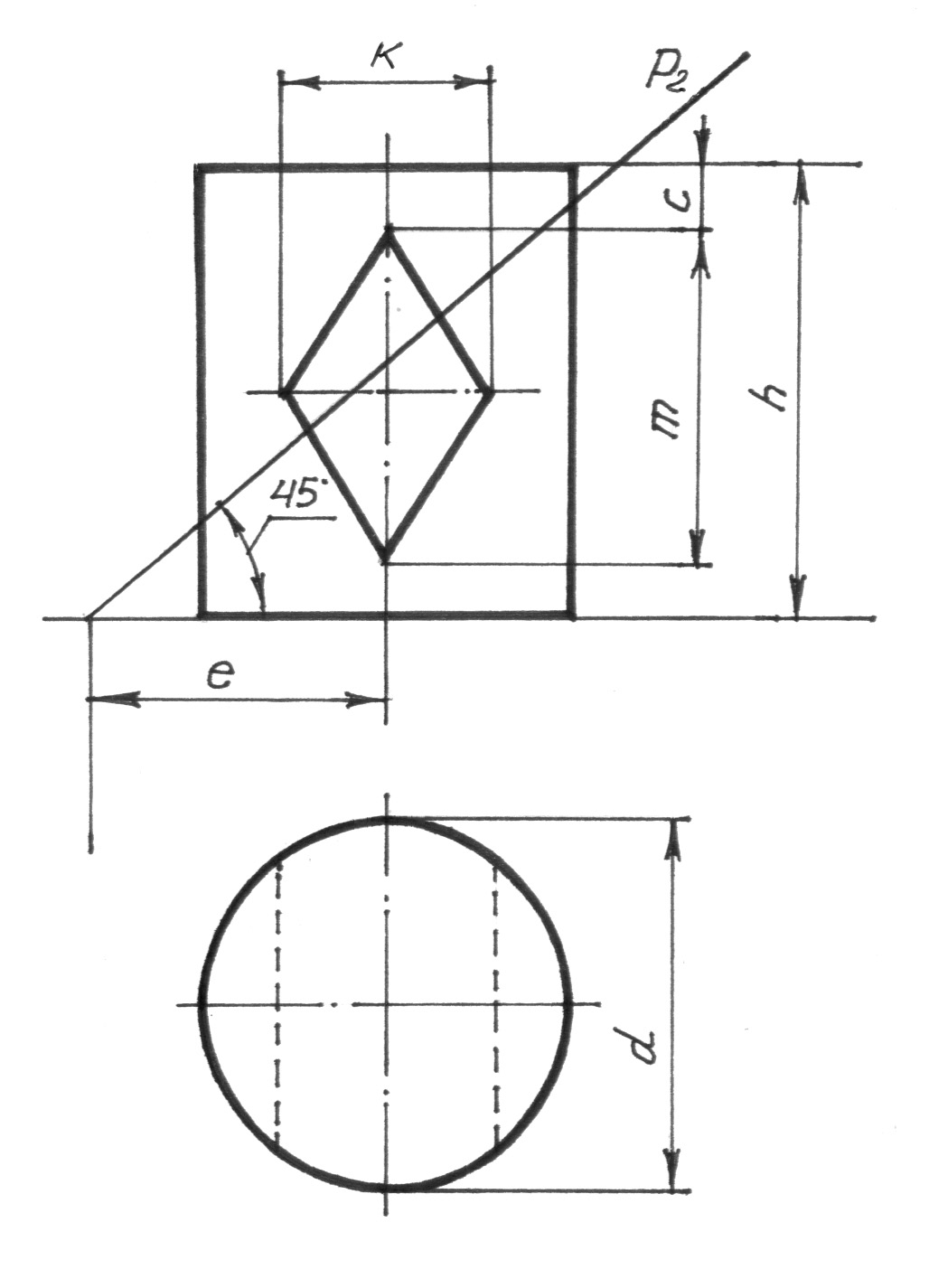

ЗАДАНИЕ IV K

По заданным размерам выполнить чертёж трёх проекций усечённого полого цилиндра.

№ варианта	d	h	c	m	k	e
1	52	70	8	50	36	36
2	50	68	6	40	30	32
3	56	74	20	45	36	35
4	52	86	10	45	34	35
5	50	72	8	44	36	36
6	52	70	5	54	24	54
7	54	70	10	50	26	55
8	46	65	8	50	30	40
9	54	68	5	50	24	53
10	52	72	12	48	30	55
11	50	70	9	52	34	54
12	54	72	10	52	26	55
13	55	75	10	50	32	56
14	54	74	8	48	30	52
15	52	72	7	56	22	54

Приложение к теме IV

ЧЕРТЁЖ МНОГОГРАННИКОВ И ПОВЕРХНОСТЕЙ ВРАЩЕНИЯ

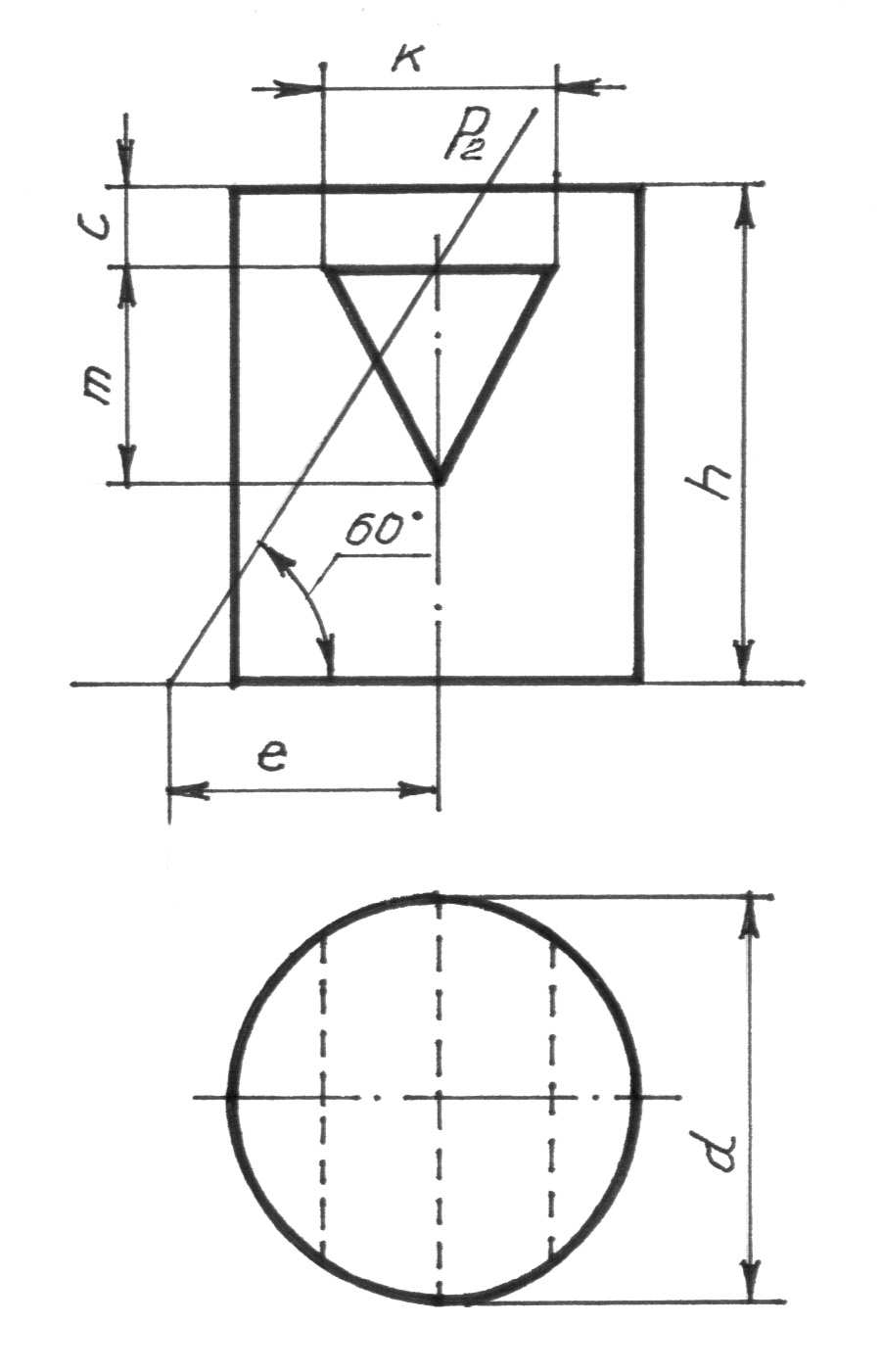

ЗАДАНИЕ IV L

По заданным размерам выполнить чертёж трёх проекций усечённого полого цилиндра.

№ варианта	d	h	c	m	k	e
1	52	70	14	32	34	42
2	46	65	14	23	28	36
3	45	64	10	25	40	36
4	50	70	15	25	50	40
5	52	72	14	29	48	42
6	48	66	12	26	30	38
7	45	66	10	26	40	36
8	50	70	14	28	50	40
9	54	70	14	30	46	42
10	50	68	13	25	32	38
11	45	64	10	30	40	38
12	50	70	15	20	50	40
13	52	70	15	23	46	42
14	52	70	15	30	34	38
15	45	60	10	26	40	38

Приложение к теме IV

ЧЕРТЁЖ МНОГОГРАННИКОВ И ПОВЕРХНОСТЕЙ ВРАЩЕНИЯ

ЗАДАНИЕ IV L

Выполнить чертёж трёх проекций усечённой сферы.

Приложение к теме IV

ЧЕРТЁЖ МНОГОГРАННИКОВ И ПОВЕРХНОСТЕЙ ВРАЩЕНИЯ

ЗАДАНИЕ IV N

ЧЕРТЁЖ ТРЕХ ПРОЕКЦИЙ СФЕРЫ, ИМЕЮЩЕЙ СКВОЗНОЕ ОТВЕРСТИЕ

Приложение к теме IV

ЧЕРТЁЖ МНОГОГРАННИКОВ И ПОВЕРХНОСТЕЙ ВРАЩЕНИЯ

ЗАДАНИЕ IV N

Выполнить чертёж трёх проекций сферы заданного радиуса R. Построить недостающие проекции сквозного отверстия.

№ варианта	О X Y Z			А X Y Z			В X Y Z			С X Y Z			D X Y Z			R
1	70	58	62	118	-	35	56	-	95	45	-	95	45	-	35	46
2	70	60	60	118	-	35	56	-	95	44	-	95	44	-	35	46
3	70	60	58	120	-	35	58	-	95	44	-	95	44	-	35	48
4	70	65	58	120	-	36	56	-	94	42	-	94	42	-	36	48
5	69	58	60	116	-	36	58	-	94	45	-	94	45	-	36	47
6	72	60	58	116	-	36	60	-	92	42	-	92	42	-	36	47
7	72	58	60	120	-	34	60	-	92	42	-	92	42	-	34	48
8	72	58	58	122	-	34	60	-	90	40	-	90	40	-	34	45
9	74	62	60	122	-	34	55	-	90	40	-	90	40	-	34	45
10	69	58	60	20	-	36	81	-	94	94	-	94	94	-	36	47
11	74	62	58	20	-	36	80	-	92	94	-	92	94	-	36	47
12	72	62	62	20	-	35	80	-	92	92	-	92	92	-	35	48
13	72	60	62	22	-	35	82	-	90	92	-	90	92	-	35	48
14	70	60	60	18	-	35	82	-	90	90	-	90	90	-	35	48
15	70	60	58	18	-	34	82	-	94	92	-	94	92	-	34	50
16	72	62	58	20	-	34	84	-	94	96	-	94	96	-	34	50
17	70	62	60	18	-	32	84	-	90	96	-	90	96	-	32	50
18	68	60	60	20	-	32	86	-	92	95	-	92	95	-	32	50
19	68	58	62	20	-	32	86	-	92	95	-	92	95	-	32	52
20	70	58	62	18	-	32	86	-	94	90	-	94	90	-	32	50
22	70	60	58	118	-	35	60	-	95	45	-	95	45	-	35	52
21	70	62	62	120	-	36	60	-	92	42	-	92	42	-	36	52
23	68	62	60	120	--	34	62	-	92	42	-	92	42	-	35	50
24	68	62	58	122		35	62	-	90	40	-	90	40	-	32	50

Приложение к теме IV

ЧЕРТЁЖ МНОГОГРАННИКОВ И ПОВЕРХНОСТЕЙ ВРАЩЕНИЯ

ЗАДАНИЕ IV O

ЧЕРТЁЖ ТРЕХ ПРОЕКЦИЙ УСЕЧЁННОГО КОНУСА

Приложение к теме IV

ЧЕРТЁЖ МНОГОГРАННИКОВ И ПОВЕРХНОСТЕЙ ВРАЩЕНИЯ

ЗАДАНИЕ IV O

Выполнить чертёж трёх проекций усечённого конуса.

Приложение к теме IV

ЧЕРТЁЖ МНОГОГРАННИКОВ И ПОВЕРХНОСТЕЙ ВРАЩЕНИЯ

ЗАДАНИЕ IV O

Выполнить чертёж трёх проекций усечённого конуса.
